Sección: Exportación
Exportación de dispositivos
En la pestaña Exportación podemos configurar las variables que queremos exportar por Modbus:
Estado
Este módulo puede tener los siguientes estados:
Detenido.
Inicializando: estado inicial mientras arranca el módulo.
Funcionamiento normal.

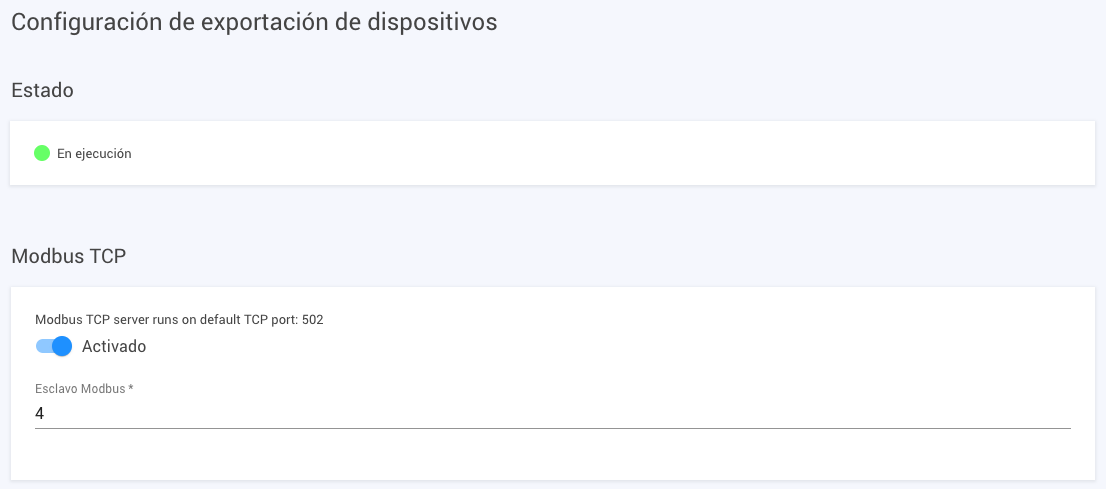

Modbus TCP
El servidor de Modbus escucha conexiones en el puerto por defecto de Modbus, el puerto TCP 502.
- Activado.
- Esclavo Modbus: identificador único del dispositivo en el bus.

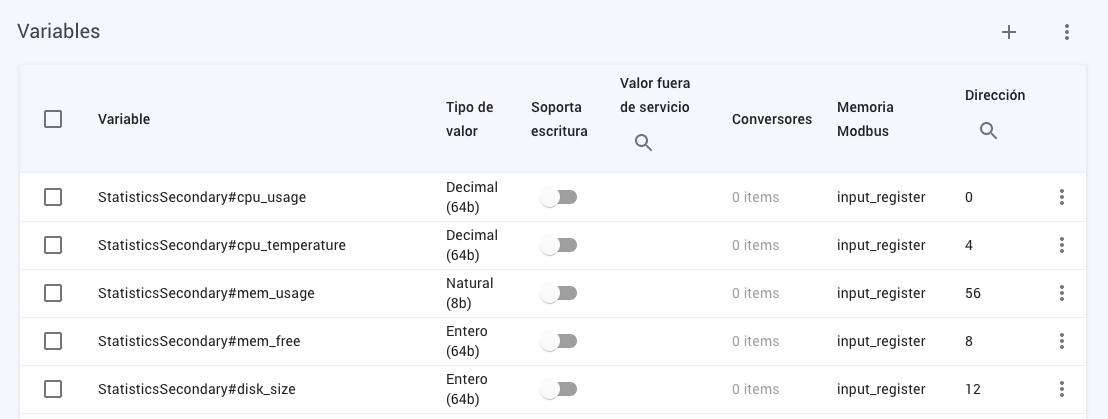

Variables
Los parámetros de configuración de cada variable son:
- Variable: identificador de la variable que vamos a exportar por Modbus.
- Tipo de valor: solo lectura, muestra el tipo de valor de la variable existente en
adquio . - Soporta escritura: indica si se permite cambiar el valor de la variable a través de Modbus.
- Valor fuera de servicio: es el valor que se guardará en la zona de memoria de Modbus cuando la variable en
adquio se encuentre fuera de servicio. - Conversores: los conversores permiten hacer conversiones de tipo de dato o de valor de la variable antes de ponerla disponible en Modbus. Para más información, consulte Dispositivos.
- Memoria Modbus: indica la zona de memoria donde se colorará la variable. Posibles valores: '
coil', 'discrete_input', 'holding_register' e 'input_register'. - Dirección: dirección de Modbus. El formato es:
<dirección>.<bit en dirección>. El bit solo debe indicarse en variablesbool,uint8oint8. Puede especificarse en hexadecimal iniciando el valor con0x. Ejemplos de valores:2,0x20,2.13,0x0f.b, ...
Edición del JSON (modo avanzado)
Si se activa la edición JSON se puede editar a bajo nivel en su representación JSON.
Además de para editar de forma más avanzada los dispositivos, esta opción puede servir para hacer copias de la configuración para crear un dispositivo igual en la misma o en otra
Los cambios en el texto se interpretan e intentan refrescar en el formulario siempre que sean válidos. Los cambios en el formulario también se transmutan en la representación JSON en tiempo real.
