Pestaña: Módulos

Introducción

Instancias de módulos

Llamamos instancia de módulo a cada una de las configuraciones de 'conexión' con un grupo de dispositivos. Cada una de estas instancias puede comunicarse con uno o con varios dispositivos, siempre del mismo protocolo. Para entenerlo mejor, vemos qué es una instancia para alguno de los protocolos soportados:

Protocolo Canal Detalles
Modbus RTU 1 puerto rs485 En el mismo puerto 485 solo puede configurarse 1 instancia, no es compartido.
BACnet MS/TP 1 puerto rs485 En el mismo puerto 485 solo puede configurarse 1 instancia, no es compartido.
Modbus TCP 1 IP remota Se necesita al menos una instancia por cada IP remota con dispositivos (autómata, router...).
BACnet IP subred ethernet Se necesita al menos una instancia por cada subred de dispositivos BACnet.
adquio maestra 1 IP remota Se necesita al menos una instancia por cada adquio maestra de dispositivos a la que se quiere conectar.

Gestión de módulos

En la pestaña Módulos se pueden administrar las instancias de los módulos:

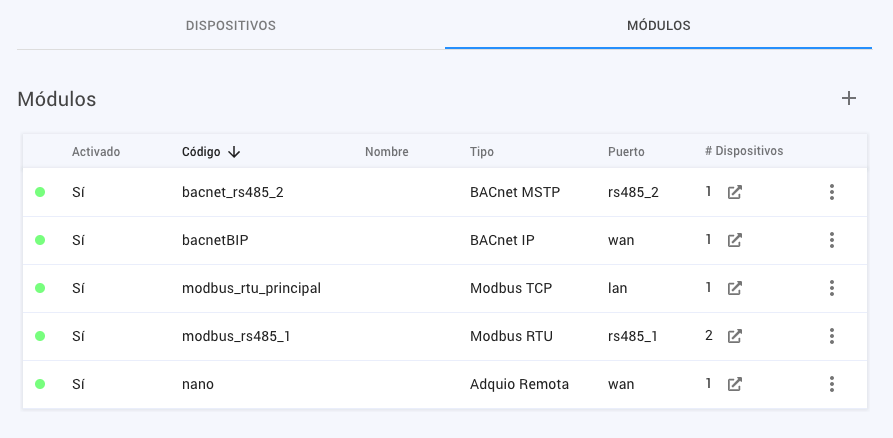

Lista de instancias

Desde aquí podemos:

  • Crear instancia: desde el botón + en la parte superior derecha de la tabla.
  • Para cada instancia:
  • Iniciar
  • Detener
  • Reiniciar
  • Editar
  • Eliminar

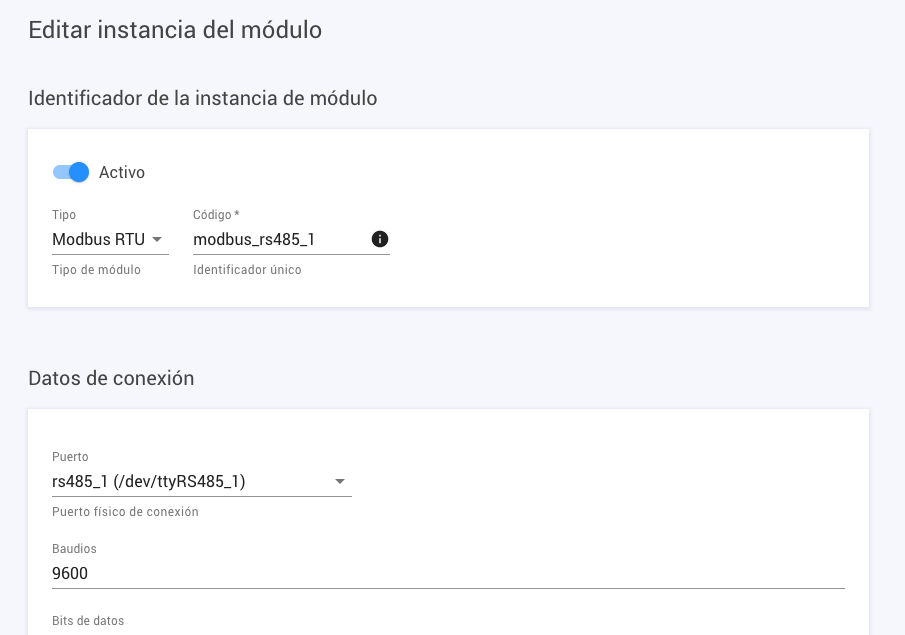

Edición de instancia

Edición de instancia

Identificador de la instancia de módulo

Esta sección es común a todos los protocolos. Los campos que contiene son:

  • Activo: indica si la instancia se debe iniciar automáticamente cuando se arranca la adquio. Aunque no esté activa, se puede arrancar manualmente.
  • Tipo: el protocolo del módulo.
  • Código: identificador de la instancia. Debe ser único.

Datos de conexión

Los parámetros de esta sección son dependientes del tipo de módulo.

  • Puerto: puerto físico de conexión con el dispositivo. Puede ser un puerto de red o un puerto RS-485, dependiendo del protocolo.

Nota: Los puertos físicos RS-485 son de acceso exclusivo, es decir, no pueden acceder dos módulos simulataneamente al mismo puerto. Puede, sin embargo, crearlos para referencia o para alternar su uso.

  • Baudios, bits, paridad y bits de parada: parámetros de conexión para comunicaciones serie.
  • Intervalo de silencio: (Modbus RTU) indica el tiempo mínimo de silencio en el bus entre peticiones del protocolo. Este valor es dependiente de los dispositivos conectados, si el valor es demasiado pequeño puede que algunos dispositivos no respondan a las peticiones. Por defecto es de 5ms.
  • Dirección IP: (Modbus TCP y adquio remota) dirección de red del dispositivo remoto al que queremos conectar.
  • Puerto: (Modbus TCP y adquio remota) puerto de red del dispositivo remoto.
  • Usuario: (adquio remota)
  • Contraseña: (adquio remota)
  • Número de instancia: (BACnet) identificador del dispositivo BACnet local que se crea con la instancia. El identificador no debe coincidir con el de ningún dispositivo BACnet conectado.
  • Dirección MAC: (Modbus RTU) Dirección MAC de la adquio dentro del bus BACnet. No debe coincidir con ningún otro master del bus.
  • Puerto de red: (BACnet IP) puerto de red local en el que levantar el dispositivo. Por defecto 47808 (0xBAC0).
  • Timeout APDU: tiempo de espera antes de dar la petición por fallida. Por defecto 3 segundos.
  • Reintentos APDU: ante un fallo en una petición, número de reintentos antes de darla por fallida. Por defecto 3.
  • Dirección de BBMD: dirección de red del BBMD a través del que se accederá a los dispositivos.
  • Puerto de BBMD: puerto de red del BBMD.
  • TTL BBMD: tiempo de vida de la subscripción en el BBMD. Cuando termina ese tiempo automáticamente se refresca la subscripción. Por defecto, 1800 segundos.
  • Master máximo: (Modbus RTU) el número máximo de master existente en el bus.
  • Máximo info frames: (Modbus RTU) número máximo de mensajes BACnet que la adquío enviará antes de pasar el token. Por defecto 5.
