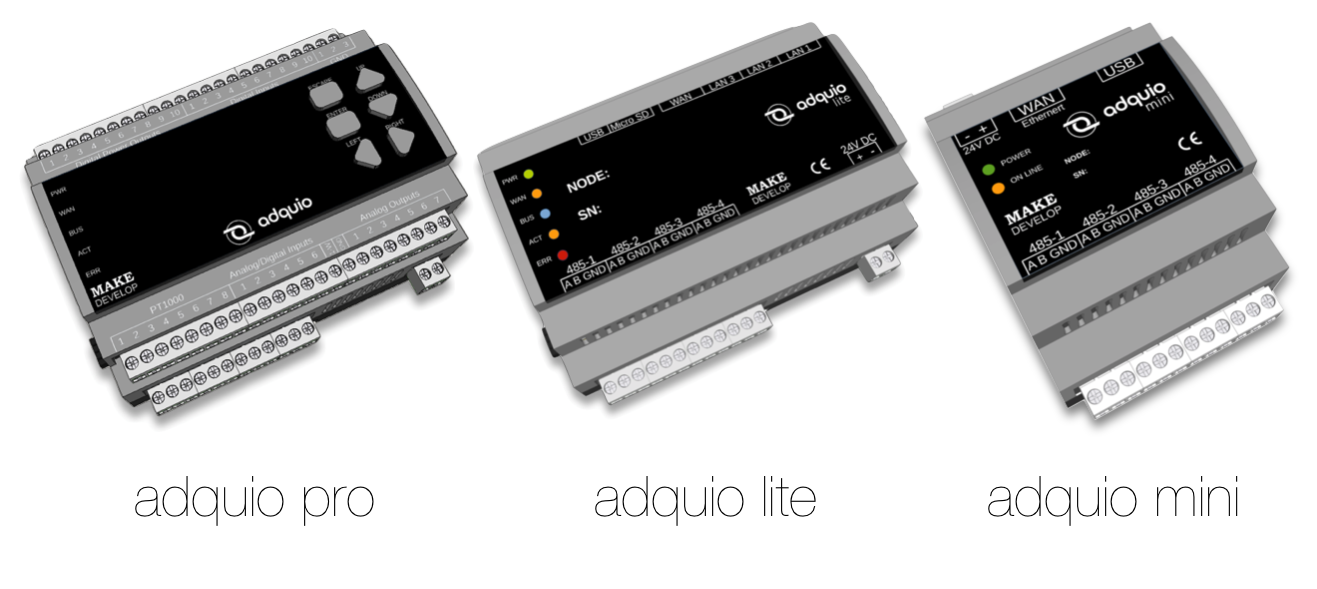

Cover page image

Modelos

adquio pro

El dispositivo más completo en cuanto a conectividad.

adquio lite

Similar al modelo pro, sin pantalla ni entradas y salidas integradas.

adquio mini

Versión reducida sin entradas ni salidas. Ideal para hacer de pasarela de datos.

Especificaciones

A continuación mostramos los tres integrantes del ecosistema adquio comparados:

Característica adquio pro adquio lite adquio mini Valor
Alimentación 24V DC 24V DC 24V DC
Consumo Máx 10w Máx 6w Máx 5w
Tiempo de funcionamiento sin alimentación externa <=20s <=20s 0
Procesador Allwinner H3, Quad-core Cortex-A7 Allwinner H3, Quad-core Cortex-A7 Allwinner H3, Quad-core Cortex-A7
RAM 512Mb DDR3 512Mb DDR3 512Mb DDR3
Ethernet WAN 1 1 1 100Mb/s
Ethernet LAN 3 3 0 100Mb/s
Wifi B/G/N B/G/N B/G/N
Punto de acceso Wifi Si, solo para configuración Si, solo para configuración Si, solo para configuración
USB Host 1 1 1 2.0
Micro SD Slot 1 1 0 Hasta 128Gb
Puertos 485 4 4 4 Compatibles con Modbus RTU y BACnet MS/TP hasta 115200bps
Salidas digitales 10 0 0 24V con transistores de potencia
Entradas digitales 10 0 0 24 voltios protegidas
Entradas analógicas 7 0 0 0-10V protegidas
Salidas analógicas 7 0 0 0-10V
Puertos para sondas PT1000 4 0 0 2 hilos
LEDs indicadores 5, Power, Online, Actividad de buses, Actividad de red y error 5, Power, Online, Actividad de buses, Actividad de red y error 2 Power y Online
Pantalla 1 0 0 OLED 2,42”, 128x64 pixels, 21 caracteres x 8 líneas
Teclado integrado 1 0 0 6 teclas: Esc, Ok y 4 teclas de dirección
Expansiones laterales 2 2 0 Permite conectar módulos de expansión y ampliar la funcionalidad de adquio de forma plug and play

CONEXIONES

adquiopro

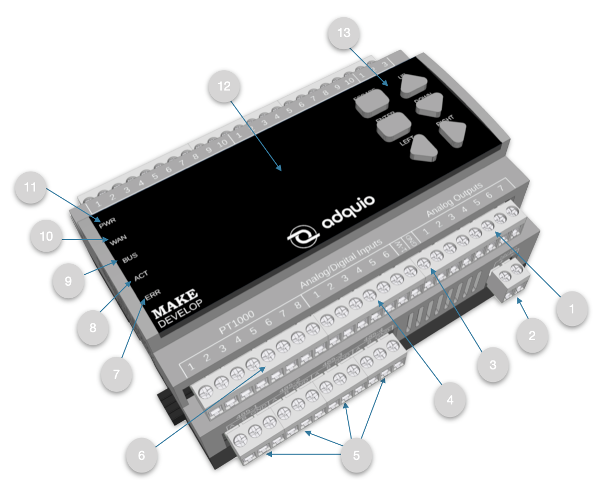

Conectores frontales, indicadores superiores, pantalla y teclado

Conectores frontales 1. 7 Salidas analógicas de 0 a 10. 2. Alimentación 24V corriente continua. 3. Bus One Wire, últil para conexión de sondas simples de una forma sencilla y económica 4. 6 Entradas analógicas rango 0-10 V. Configurables como digitales entre rangos variables de 0-24V. 5. 4 Puertos 485 protegidos, pueden conectarse de forma simultánea a 4 buses con hasta 247 dispositivos en cada bus, se pueden entremezclar buses ModBus y BACnet según las necesidades de cada instalación y se puede configurar hasta 115200bps. Todos ellos pueden ser maestros o esclavos. 6. Conexión para hasta 4 sondas PT1000 y calibrables cada una por separado. 7. Indicador de error. 8. Indicador de actividad de red 9. Indicador de actividad en los buses 485 10. Indicador de conexión a internet, parpadea cuando está activo el punto de acceso Wifi. 11. Indicador de encendido, parpadea miestras el dispositivo arranca 12. Pantalla Oled 2,42”, 128x64 pixels, 21 caracteres x 8 líneas 13. Teclado: 6 teclas: Esc, Ok y 4 teclas de dirección

Conectores traseros

Conectores traseros

  1. 10 salidas digitales de potencia a 24V, pueden manejar de forma directa relés de potencia de carril DIN.
  2. Puerto USB 2.0, permite expansión a otros protocolos y ampliación del dispositivo.
  3. Ranura para Tarjeta Micro SD de hasta 128GB, permite el almacenamiento de datos, y su sustitución sencilla es caso de degradación.
  4. Puerto de red WAN 100Mb/s permite la conexión a internet del dispositivo.
  5. 10 entradas digitales de 24V protegidas.
  6. 3 Puertos de red LAN 100Mb/s, permite la conexión de cualquier dispositivo con este interface para recoger sus datos, así como nuestras pantallas Scada u otros adquio para recolectar datos de forma distribuida/colaborativa.
  7. 3 Conexiones de tierra (-).

Expansión lateral

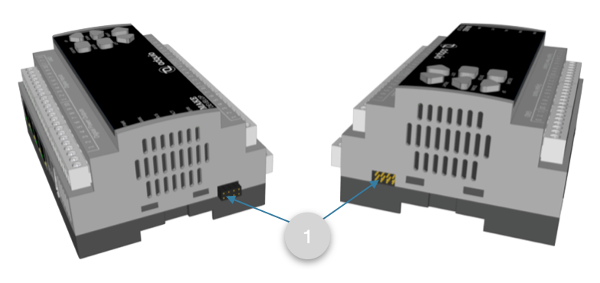

Detalle de expansión lateral

  1. Expansiones laterales por ambos lados, admite hasta 4 dispositivos por cada lado y otros 4 en su puesto USB, en total 12 expansiones. Los dispositivos conectados se reconocen y configuran de forma automática sin necesidad de hacer absolutamente nada. Algunos ejemplos de dispositivos que se podrán conectar:
  2. Módulo con expansiones de entradas y salidas.
  3. Módulos actuadores con relés.
  4. Interfaces de nuevos protocolos como CAN bus, KNX, Wiegand, etc.
  5. Interfaces de radio para ZWave, Zigbee, etc.
  6. Etc.

adquio lite

Conectores frontales e indicadores superiores

Conectores frontales

  1. 4 Puertos 485, pueden conectarse de forma simultánea a 4 buses con hasta 247 dispositivos en cada bus, se pueden entremezclar buses ModBus y BACnet según las necesidades de cada instalación y se puede configurar hasta a 115200 bps. Funcionan tanto en modo master como esclavo.
  2. Alimentación 24V corriente continua.
  3. Indicador de encendido, parpadea miestras el dispositivo arranca
  4. Indicador de conexión a internet, parpadea cuando está activo el punto de acceso Wifi.
  5. Indicador de actividad en los buses 485
  6. Indicador de actividad de red
  7. Indicador de error.

Conectores traseros

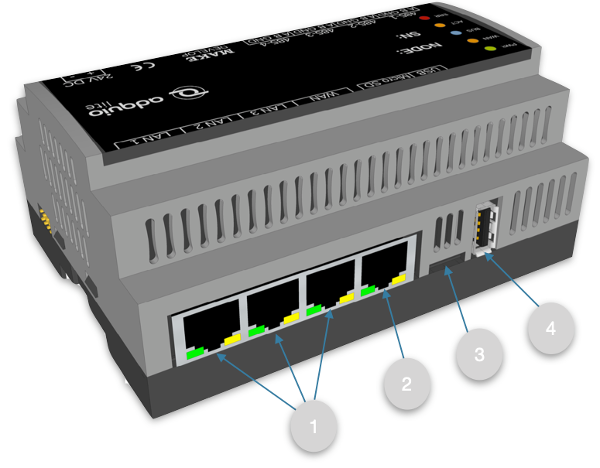

Conectores traseros

  1. Puertos de red LAN 100Mb/s, permite la conexión de cualquier dispositivo con este interface para recoger sus datos, así como nuestros HMI u otros adquio para recolectar datos de forma distribuida.
  2. Puerto de red WAN 100Mb/s permite la conexión a internet del dispositivo.
  3. Ranura para Tarjeta Micro SD de hasta 128GB, permite el almacenamiento de datos, y su sustitución sencilla es caso de degradación.
  4. Puerto USB 2.0, permite expansión a otros protocolo y ampliación del dispositivo.

Expansión lateral

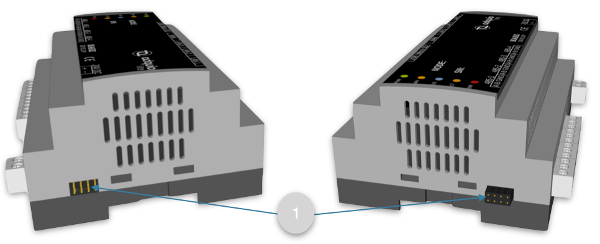

Detalle de expansión lateral

  1. Expansiones laterales por ambos lados, admite hasta 4 dispositivos por cada lado de forma directa y otros 4 en su puesto USB, en total 12 expansiones. Los dispositivos conectados se reconocen y configuran de forma automática sin necesidad de hacer absolutamente nada. Algunos ejemplos de dispositivos que se podrán conectar:
  2. Módulo con expansiones de entradas y salidas.
  3. Módulos actuadores con relés.
  4. Interfaces de nuevos protocolos como CAN bus, KNX, Wiegand, etc.
  5. Interfaces de radio para ZWave, Zigbee, etc.
  6. Etc.

adquio mini

Conectores frontales y leds indicadores superiores

Conectores frontales< 1. 4 Puertos 485 protegidos, pueden conectarse de forma simultánea a 4 buses con hasta 247 dispositivos en cada bus, se pueden entremezclar buses ModBus y BACnet según las necesidades de cada instalación y se puede configurar hasta 115200bps. Los 4 puertos se pueden configurar como master o esclavo. 2. Encendido funcionamiento normal. 3. Encendido con acceso a internet, parpadea cuando se activa el punto de acceso WiFi.

Conectores traseros

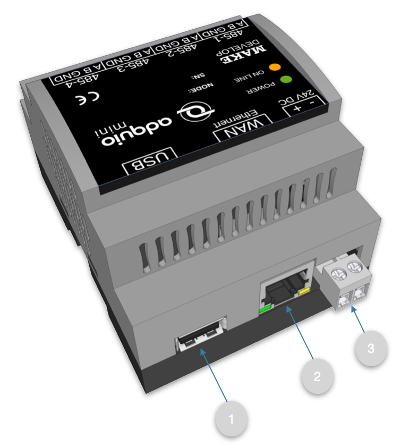

Conectores traseros 1. Puerto USB 2.0, permite expansión a otros protocolos y expansión del dispositivo. 2. Puerto de red WAN 100Mb/s permite la conexión a internet del dispositivo. 3. Alimentación 24V corriente continua.

CAPACIDADES

  • adquio permite realizar la consulta/control de dispositivos y variables de múltiples dispositivos de forma unificada y centralizada.

Dispositivos y variables

  • Actualmente los protocolo de comunicación soportados son:
  • Modbus RTU.
  • Modbus TCP.
  • BACnet MS/TP.
  • BACnet IP.

  • Se añadirán nuevos protocolos según las necesidades.

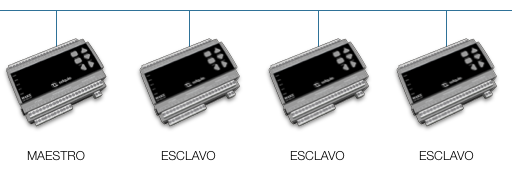

  • Dispone además de un protocolo de comunicación entre adquios a través de ethernet que permite utilizar uno como maestro y N como esclavos, pudiendo cada uno de ellos recoger datos de diferentes dispositivos y centralizar todas las variables y la lógica en el maestro. De esta forma se facilita la recogida de datos remota enviando un solo cable ethernet. En el siguiente ejemplo podríamos estar recogiendo datos de hasta 16 buses 485, cientos de dispositivos de red, 40 entradas digitales, 24 entradas analógicas, 24 PT1000, etc. No hay límite de dispositivos conectables de esta forma (todos adquio pro).

Maestro y esclavo

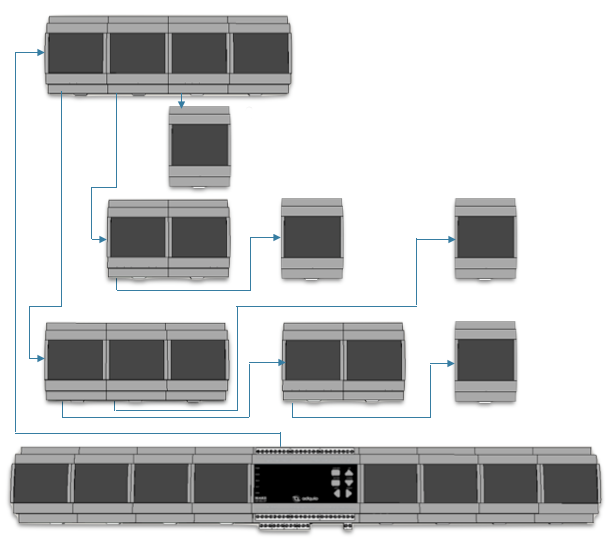

  • Puede expandir las capacidades de adquio con hasta 12 dispositivos conectados de forma directa (solo adquio pro y adquio lite) y hasta 33 más de forma indirecta, un total de 45 dispositivos trabajado como uno solo. Todos ellos se configuran de forma automática al conectarlos a adquio, quedando disponible un nuevo dispositivo y todas sus variables para el uso directo del instalador/usuario. En el ejemplo se muestra el total de dispositivos que se pueden conectar a uno solo de sus tres conectores de expansión (el tercero es su puerto USB).

Ejemplo de expansión

  • adquio dispone de un interface Web que permite configurar el dispositivo sin necesidad de instalar ningún programa, desde el navegador web en un portátil, una tablet o un móvil.

  • Al conectar a adquio (pro y lite) por cable ethernet con un portátil nos proporcionará una dirección IP de forma automática, para poder acceder a su interface de configuración. Alternativamente, es posible acceder activando el punto de acceso WiFi. En el caso de adquio mini debemos configurar manualmente nuestro dispositivo con una IP en el rango de IPs 172.20.20.x/24.

VENTAJAS

  • Alta densidad de funciones en un dispositivo de pequeño tamaño.
  • Muchos puertos de entrada/salida integrados en comparación con los competidores (solo adquio pro).
  • Altísima capacidad de procesado comparado con autómatas de otras marcas.
  • Alta capacidad de almacenamiento interno para los históricos de variables. Hablamos de GB cuando otras marcas hablan de KB.
  • 4 puertos ethernet cuando otros autómatas solo tienen uno (sólo adquio pro y lite).
  • 4 puertos 485 cuando los autómatas de otras marcas solo tienen 1 o 2.
  • 4 entradas para sondas PT1000. En otros autómatas las expansiones se venden de 2 en 2 cada módulo (sólo adquio pro).
  • Posibilidad de configuración básica en su pantalla integrada, en otras marcas es necesario un portátil y un software propietario (sólo adquio pro).
  • LEDs indicadores que muestran en todo momento el estado del dispositivo.
  • Grandes posibilidades de expansión, tanto por red local como directamente por sus conectores integrados (sólo adquio pro y adquio lite).
  • Puede servir escenarios Scada Web muy ricos para pantallas táctiles, tablets, móviles u ordenadores.
  • Configurable desde cualquier parte del mundo sin necesidad de ningún software propietario.
  • Recolector de datos para sistemas en la nube EQUS, oficialmente soportado.
  • Actuar como router, separando la red de los dispositivos internos de la red de la empresa (sólo adquio pro y adquio lite).
